Graupner MZ24 HoTT+GR16

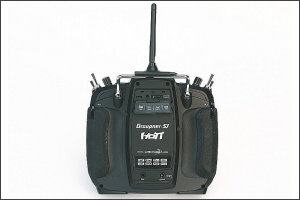

Fernsteuerung MZ 24 Graupner HoTT

Die mz-24 HoTT mit 12 Steuerfunktionen ermöglicht dem fortgeschrittenen RC-Modellbauer das Steuern nahezu aller Modelle. Der Einsatz der Graupner HoTT 2,4 GHz Übertragungstechnologie gewährleistet hohe Funktionssicherheit durch bidirektionale Kommunikation zwischen Sender und Empfänger mit integrierter Telemetrie, Sprachausgabe über Lautsprecher oder Kopfhörerausgang und ultraschnellen Reaktionszeiten der Steuerung.
Der Sender verfügt über 30 Modellspeicher. Programmierung und Telemetrieanzeige über 3,5" großes TFT-Farbtouchdisplay. Speicherung der Telemetriedaten und Erweiterung der Modellspeicher auf einer micro-SD Speicherkarte.
USB-Anschluss zum Auslesen und Abspeichern von Modellspeichern und für Firmwareupgrades.



Merkmale:

HoTT (HOPPING TELEMETRY TRANSMISSION) bi-direktionale 2.4GHz Technologie
75 Sprungfrequenzen für eine sichere Übertragung
12 Kanäle
3,5' TFT Farbtouchdisplay für einfache Bedienung
Intelligente Sprachausgabe der Telemetriedaten, Warnungen, Alarme und Variosignal über Lautsprecher oder Kopfhörer
Echtzeitdatenübertragung mit optionalen Sensoren (Vario, GPS, Treibstoff, Temperatur, Spannung, Strom, Drehzahl und vieles mehr)
Lehrer/Schülersystem drahtlos oder mit Kabel
Bindung mehrerer Empfänger möglich
Kugelgelagerte Knüppelaggregate (insgesamt 8 Stück)
µSD Kartenslot für Modellspeichererweiterung und Telemetriedatenaufzeichnung
30 Modellspeicher
Modellkopierfunktion
Updatefähig über USB
Modeltyp: Helikopter, Flugmodell (Normal oder Delta), Segelflugmodell
Zahlreiche Servoeinstellungen (Weg, Begrenzung, Umkehr, Mittelstellung)
DualRate und Expo, für jede Flugphase getrennt einstellbar
6 Flugphasen
Helikoptertyp: 1 Servo, 2 Servo 180°, 3 Servo 120° (2 Nick oder 2 Roll), 3 Servo 140°, 4 Servo 90°
Pitchkurven (7 Punkte) für jede Flugphase getrennt einstellbar
Gaskurven (7 Punkte) für jede Flugphase getrennt einstellbar
Phasentrimmungen für Pitch und Gas
Taumelscheibenlimiterfunktion
Taumelscheibenmischfunktion
5 Linearmischer
3 Kurvenmischer
Zahlreiche Flugmodelltypen von 1QR bis 8-Klappenflächen (1QR, 1QR1WK, 2QR, 2QR1WK, 2QR2WK, 2QR4WK, 4QR2WK, 4QR4WK)
Höhenruder: 1 HR, 2HR, V-Leitwerk
Snaprollfunktion
Querruderdifferenzierung, für jede Flugphase getrennt einstellbar
Butterflyfunktion


Das Set S1006.16.DE enthält:
mz-24 Sender, 4000mAh Li Senderakku, Senderladegerät, SD-Kartenadapter, micro SD-Karte, Empfänger GR-16, USB-Kabel, USB PC Interface-Adapter, USB-Adapter Kabel, Senderriemen, Alukoffer, Handbuch

FHSS, Frequenzhopping über bis zu 75 Kanäle

Maximale Störunempfindlichkeit durch optimiertes Frequenzhopping, breiter Kanalspreizung und Antennendiversifikation

Intelligente Datenübertragung mit Korrekturfunktion

Extrem hohe Reichweite

Reichweite Test- und Warnfunktion

Unterspannungswarnung

Extrem breiter Empfänger-Betriebsspannungsbereich von 3,6 V bis 8,4 V (Funktionsfähig bis 2,5 V)

Zahlreiche Fail-Safe-Funktionen

Key-Lock-Funktion gegen unbeabsichtigtes Verstellen von Menüs



Präzision:

Kürzere Reaktionszeiten einstellbar (10ms Periodenzeit)

Keine zusätzlichen Verzögerungen durch Modulprozessoren. Das gesamte Hoppingmanagement wird direkt vom 32-Bit Hauptprozessor durchgeführt.

Synchroner Servolauf durch gleichzeitige Ansteuerung der Servoausgänge in 4er Blöcken möglich



Pilotenfeeling:

Weitgehend verzögerungsfreie Steuerreaktionen durch direct processing

Telemetrieauswertung in Echtzeit

Drahtlose Lehrer-/Schülerfunktion



Weitere Merkmale:

Einfaches und extrem schnelles Binding

Freie Kanalzuordnung (Channel Mapping), Sender- und Empfängermischfunktionen sowie sämtliche Servoeinstellungen einfach programmierbar

Binden von beliebig vielen Empfängern zur Kanalerweiterung (max. 16 Kanäle). Der zuletzt gebundene Empfänger sendet die Telemetriedaten.

Zukunftssicher durch Updatefähigkeit über USB-Schnittstelle

Technische Daten
Steuerfunktion: 12
Temperaturbereich: -10...+55 °C
Antennenlänge: 120 mm
Gesamtgewicht ca.: 840 g
Frequenz: 2400...2483,5 MHz
Reichweite ca.: 4000 m
Abmessungen ca.: 194 x 287 x 112 mm
Modulation: FHSS
Stromaufnahme: max. 670 mA
Betriebsspannung: 3,4...6 V
